熱影像物件偵測 (Object Detection on Thermal Image) - 3 使用TensorRT C++ Win10 - 寫TensorRT C++


上篇文章我們測試了onnx格式的model,確認這個model是可以使用的。接下來就要在 TensorRT 上寫C++ 程式執行。

一、安裝tensorRT

可以參考我之前寫安裝tensorRT的文章,依照步驟安裝。

二、複製tensorRT sample 程式修改

我使用 samples\sampleOnnxMNIST 做修改,因為都是讀入onnx格式的model。
將 sampleOnnxMNIST 資料夾複製一份出來,一樣放在 samples 資料夾下,修改檔名叫做sampleOnnxThermalObjDetection,由於model input output 格式跟sample的不一樣,所以要稍微修改。

三、專案屬性加入opencv設定

我們需要讀入圖片,以及對圖片的處理。
這裡我借用openvino裡的opencv來用。

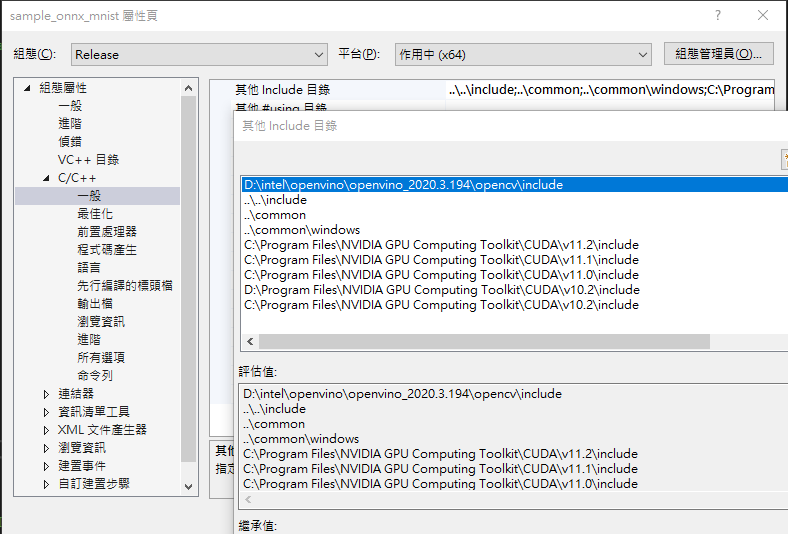

1.開啟專案的屬性頁面,在"其他 Include 目錄"裡添加 opencv include 路徑:


2.在"其他程式庫目錄"裡添加 opencv lib 路徑:


3.在"其他相依性"裡添加 opencv 使用到的 lib 檔名:


四、修改程式碼

開啟 sampleOnnxMNIST.cpp 檔案做修改

1. include opencv

#include <opencv2/core.hpp>
#include <opencv2/highgui.hpp>
#include <opencv2/imgcodecs.hpp>
#include <opencv2/imgproc.hpp>

2.修改 model input output name:

將 initializeSampleParams() 修改成以下,之後要將model及image放在 samples/sampleOnnxThermalObjDetection/ 路徑之下。
samplesCommon::OnnxSampleParams initializeSampleParams(const samplesCommon::Args& args)
{
    samplesCommon::OnnxSampleParams params;
    if (args.dataDirs.empty()) //!< Use default directories if user hasn't provided directory paths
    {
        params.dataDirs.push_back("samples/sampleOnnxThermalObjDetection/");
    }
    else //!< Use the data directory provided by the user
    {
        params.dataDirs = args.dataDirs;
    }
    params.onnxFileName = "export.onnx";
    params.inputTensorNames.push_back("input0");
    params.outputTensorNames.push_back("output0");
    params.outputTensorNames.push_back("output1");
    params.dlaCore = args.useDLACore;
    params.int8 = args.runInInt8;
    params.fp16 = args.runInFp16;

    return params;
}

3.修改input output get dimension的部分:

在宣告 mOutputDims 的地方再宣告一個 mOutputDims1。
在 build() 裡面的後半部在mEngine之後,看到 mInputDims及 mOutputDims的地方修改成以下:
assert(network->getNbInputs() == 1);
mInputDims = network->getInput(0)->getDimensions();
assert(mInputDims.nbDims == 4);

assert(network->getNbOutputs() == 2);
mOutputDims = network->getOutput(0)->getDimensions();
assert(mOutputDims.nbDims == 2);

mOutputDims1 = network->getOutput(1)->getDimensions();
assert(mOutputDims1.nbDims == 2);

4.修改 processInput():

圖片 resize 成 model input大小,依照 [B,C,H,W] 的架構輸入,將每個 pixel 的顏色轉成浮點數,所以要除以 255.0。
bool SampleOnnxMNIST::processInput(const samplesCommon::BufferManager& buffers, cv::Mat &image)
{
    const int inputChannels = mInputDims.d[1];
    const int inputH = mInputDims.d[2];
    const int inputW = mInputDims.d[3];

    cv::Mat resized_image;
    cv::resize(image, resized_image, cv::Size(inputW, inputH));

    int batchIndex = 0;
    int batchOffset = batchIndex * inputW * inputH * inputChannels;

    float* hostDataBuffer = static_cast<float*>(buffers.getHostBuffer(mParams.inputTensorNames[0]));
    // input shape [B,C,H,W]
    for (size_t c = 0; c < inputChannels; c++) {
        for (size_t h = 0; h < inputH; h++) {
            for (size_t w = 0; w < inputW; w++) {
                hostDataBuffer[batchOffset + c * inputW * inputH + h * inputW + w] =
                    float(float(resized_image.at<cv::Vec3b>(h, w)[c]) / 255.0);
            }
        }
    }
    return true;
}

5.修改 verifyOutput():

  • output0_class_score 輸出大小是[N,80],80個種類每個種類的分數,所以要找出最高分的那個種類,N指的是有多少個物體。
  • output1_bbox 輸出大小是[N,4],物體位置四個標記點 [x,y,width,height],而 x,y是物體的中心點位置,N指的是有多少個物體。
bool SampleOnnxMNIST::verifyOutput(const samplesCommon::BufferManager& buffers, cv::Mat image)
{
    std::vector<cv::Rect2i> bbox_vec;

    float* output0_class_score = static_cast<float*>(buffers.getHostBuffer(mParams.outputTensorNames[0])); // 80 class score
    float* output1_bbox = static_cast<float*>(buffers.getHostBuffer(mParams.outputTensorNames[1])); // bbox

    float conf_thres = 0.5;
    const int output0_row = mOutputDims.d[0];
    const int output0_col = mOutputDims.d[1];
    const int output1_col = mOutputDims1.d[1];

    for (int row = 0; row < output0_row; row++) {
        float maxConfidence = output0_class_score[row * output0_col];
        int classIdx = 0.0;

        // get confidence highest score
        for (int col = 1, first_idx = row * output0_col; col < output0_col; col++)
        {
            float confidence = output0_class_score[first_idx + col];
            if (maxConfidence < confidence)
            {
                maxConfidence = confidence;
                classIdx = col;
            }
        }
        if (maxConfidence > conf_thres)
        {
            int idx = row * output1_col;

            double x = double(output1_bbox[idx + 0]);
            double y = double(output1_bbox[idx + 1]);
            double w = double(output1_bbox[idx + 2]);
            double h = double(output1_bbox[idx + 3]);

            cv::Rect2i bbox;
            bbox.x = static_cast<int>((x - w / 2) * float(image.cols));
            bbox.y = static_cast<int>((y - h / 2) * float(image.rows));
            bbox.width = static_cast<int>(w * float(image.cols));
            bbox.height = static_cast<int>(h * float(image.rows));

            if ((bbox.width > 15) && (bbox.height > 15))
            {
                bbox_vec.push_back(bbox);
            }
        }
    }

    // draw result
    for (int idx = 0; idx < bbox_vec.size(); idx++)
    {
        cv::Rect2i i_rect = bbox_vec.at(idx);
        cv::rectangle(image, i_rect, cv::Scalar(255, 0, 0), 2);
    }
    cv::imshow("img", image);
    int key = cv::waitKey(0);
    cv::destroyAllWindows();
    return true;
}

6.infer()

讀入圖片,processInput()、verifyOutput() 輸入的參數增加輸入圖片進去。
bool SampleOnnxMNIST::infer()
{
    // Create RAII buffer manager object
    samplesCommon::BufferManager buffers(mEngine);

    auto context = SampleUniquePtr<nvinfer1::IExecutionContext>(mEngine->createExecutionContext());
    if (!context)
    {
        return false;
    }

    // read image
    cv::Mat image = cv::imread("image.jpeg");
    if (image.cols == 0 || image.rows == 0)
    {
        printf("image is empty\n");
        return false;
    }

    // Read the input data into the managed buffers
    assert(mParams.inputTensorNames.size() == 1);
    if (!processInput(buffers, image))
    {
        return false;
    }

    // Memcpy from host input buffers to device input buffers
    buffers.copyInputToDevice();

    bool status = context->executeV2(buffers.getDeviceBindings().data());
    if (!status)
    {
        return false;
    }

    // Memcpy from device output buffers to host output buffers
    buffers.copyOutputToHost();

    // Verify results
    if (!verifyOutput(buffers, image))
    {
        return false;
    }

    return true;
}

五、放入model及image檔案

將model及image放在 samples/sampleOnnxThermalObjDetection/ 路徑之下。

六、建置專案及執行結果

下圖為執行結果:

七、可改進的地方

會發現結果圖上有多個框重疊在同一個物體上,可以計算框與框之間的IOU值,來合併在同一個物體上的多個框。

八、參考資料來源:

https://medium.com/@joehoeller/object-detection-on-thermal-images-f9526237686a
https://github.com/joehoeller/Object-Detection-on-Thermal-Images
